Управление климатом в умном доме

Контроль отопления и кондиционирования

Настенные сенсоры в Умном Доме, о которых подробно рассматривалось в предыдущей статье, значительно увеличивают комфорт использования возможностей системы.

Многокнопочные сенсоры и выключатели имеют разную форму и цвета, могут управляться с помощью пульта. Кроме того, они имеют термостаты и дисплеи, на
которых, в частности, можно посмотреть температуру в данном помещении.

knx-teploОтопление – это ещё один очень важный элемент дома. Нормальный хозяин, проектируя дом и системы в нём, сосредоточивается на экономии, которую может дать экономный способ строительства.

Мы редко задумываемся над дальнейшей эксплуатацией и обслуживанием здания после завершения строительства.

Объединение отопления с системой Умного Дома значительно сэкономит ваши деньги.

Расходы на отопление удерживаются на максимально низком уровне при одновременном сохранении высокого комфорта.

Зоны отопления

Благодаря умному управлению, каждое помещение может иметь индивидуальную температуру (нам нужны разные температурные условия в гостиной, спальне и детской), не зависящую от наружных условий (две похожих по функции комнаты, расположенные в разных частях дома, требуют разного количества доставляемого тепла в разное время суток, чего не получится так легко достичь традиционными методами). Можно управлять любым типом отопления, например  теплые полы, электроконвекторы, ПЛЭН и т.п.

Можно ли управлять отоплением в том случае, когда дома установлены радиаторы? Как это происходит?

Конечно, практически каждый дом с системой KNX имеет радиаторы (батареи отопления).

Управление ими происходит следующим образом: термостат в сенсоре, установленном в данном помещении, измеряет температуру воздуха, и если она будет отличаться от заданной, даёт сигнал нагревания/охлаждения в модуль управления (так называемый активатор). Этот модуль просто включает электропривод, который открывает клапан с водой, поступающей к данному радиатору. Радиатор начинает нагреваться – и в помещении становится теплее.

Когда температура достигнет заданного значения, термостат отправляет сигнал СТОП. И так всё время, чтобы жителям дома было комфортно (постоянная температура), а при этом экономились расходы за коммунальные услуги. Похожим образом управляется система кондиционирования, вентиляции и увлажнения.

На что обратить особое внимание?

Если никого нет дома, зачем тратить тепловую энергию? Когда хозяева уйдут из дома, температура уменьшится на несколько градусов во всём доме. Знаете ли вы, что 1˚С равен 6% экономии энергии? Автоматическое снижение температуры ночью, а также в нежилых помещениях тоже увеличивает экономию. Подумайте, насколько быстро окупятся затраты на покупку системы Умного Дома!

Наличие логических функций в системе позволяет, например, включить подогрев входной лестницы, когда на улице мороз и идёт снег, чтобы лестница не обледенела и мы не поскользнулись на входе. Датчики движения и датчики открытия окна, являющиеся элементами систем безопасности, о чём расскажу позже, могут служить для управления освещением и отоплением. Открытие окна, приведёт к снижению температуры, а сигнал датчика движения включит освещение.

Если в доме небольшая ванная, то есть смысл рассмотреть вариант стены с зеркалом, которое оптически увеличивает помещение. И тогда также пригодятся тонкие нагревательные термоплёнки. Приклеенные под зеркалом, они эффективно предотвращают его запотевание, а стоимость 30 часов подогрева составляет около 20 рублей.

Вы также можете управлять двумя видами отопления/кондиционирования в помещении, например, радиатором и кондиционером с функцией обогрева – система, на основании наружной температуры, включит или радиатор, или кондиционер так, чтобы дать чувство комфорта и сэкономить энергию. Для этого нужны датчики температуры или метеостанции, измеряющие температуру, освещение, количество солнечного света, ветер и осадки (дождь, снег). Но об этих устройствах я расскажу Вам в следующей статье.

Экономное отопление

В очередной раз, так же как в описанных функциях и предыдущих статьях, Вы убедитесь, что система Умного Дома увеличивает чувство комфорта и безопасности, позволяя ещё больше сэкономить.

Запомните, какую пользу несёт объединение Умного Дома с отоплением. В типичной системе появляются потери энергии в результате излишнего обогрева помещений. Благодаря независимой регулировке температуры в каждом помещении, мы можем сэкономить большое количество энергии (более 30%, а даже до 48%).

Примеры:

  • Индивидуальная настройка температуры в разных помещениях сделает Вашу жизнь более комфортной и здоровой.
  • Если домочадцы выйдут из дома, то температура уменьшится на несколько градусов во всём доме, что экономит энергию (1˚С=6% экономии энергии).
  • Автоматическое снижение температуры ночью и в нежилых помещениях также увеличивает экономию.
  • Дом проветривается перед тем, как придут его жители.
  • Система кондиционирования включается только тогда, когда кто-нибудь дома, чтобы не тратить энергию.
  • Мы можем управлять также системой нагревания воздуха. Воздух, нагретый с помощью воздухонагревателя (печи), каналы распределяют по всему дому.

В типичной системе отопления появляются потери энергии в результате излишнего обогрева помещений. Благодаря независимой регулировке температуры в каждом помещении Вы можете сэкономить большое количество энергии (более 30%, а даже до 48%).

Управление системой климат-контроля HVAC

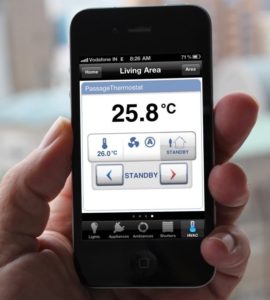

HVACСистема KNX, управляющая системой вентиляции, отопления и кондиционирования воздуха HVAC (Heating, Ventilation, Air Conditioning) в зданиях площадью: 2000 м² (офисный центр), 700, 600 и 300 м² (частные дома). Каждое здание разделено на несколько (или даже более десятка) «климатических» зон. В каждой зоне можно получить независимую температуру (отопление/кондиционирование). Эта система заботится о соответствующей влажности воздуха (увлажнение) и его свежести (вентиляция). Используется воздушное отопление воздуховодами с выходными отверстиями над каждым помещением. В зависимости от потребностей, по каналам подаётся определённый воздух с силой, зависящей от количества помещений, где он нужен. Если откроется окно, то в данное помещение блокируется приток воздуха из системы HVAC, что также положительно влияет на экономию энергии для отопления. Если ни одно помещение не требует отопления или охлаждения, то включается вентиляция, а если датчик влажности показывает, что воздух слишком сухой, – вентиляция с увлажнением. Термостаты интегрированы с сенсорами, управляющими освещением. С каждого термостата можно не только посмотреть температуру в данном помещении, а также установить нужную температуру.

Диапазоны температур в помещениях

Термостат в каждом помещении является независимым контроллером, отправляющим сигналы о необходимости подогреть или охладить воздух в заданном диапазоне.

Если пользователь изменит температуру на значение, отличное от 20˚С, то нижеуказанные диапазоны переместятся соответственно изменённому диапазону.

график температуры

Вентиляция и увлажнение

При нулевом значении (ни одно помещение не требует отопления и охлаждения) запускается вентиляция – I уровень, для всех помещений. В случае, когда датчик влажности в то же время показывает, что воздух слишком сухой, – включается ещё и увлажнение.

Открытые окна

Если в данном помещении открыто окно, сигналы от термостатов блокируются, и воздух из каналов в помещение не поступает, что предотвращает потери энергии.

Вышеуказанные возможности доступны в каждом помещении. В коммерческом здании некоторые из них могут быть заблокированы (охлаждение ночью, свобода регулировки температуры работниками).

После рабочего дня, в выходные и праздники поддерживается температура ниже на 6°C по сравнению в настроенной в комнате. Часы работы, а также выходные устанавливаются на центральных часах. За час до начала работы температуры повышаются до заданных, а под конец рабочего дня они уменьшаются. Все температуры показываются на визуализации и с данного экрана их можно также менять.

В конце статьи предлагаю просмотреть короткое видео об автоматизации помещений вообще и системы отопления и кондиционирования в частности от ведущего производителя систем KNX компании JUNG:
