Светодиодные ленты характеристики. Светодиоды SMD

kuhnjaЗдравствуйте, уважаемые посетители сайта ledtema.ru. В рамках этой статьи хочу рассказать о разновидностях светодиодных, или LED-лент.

Некоторые спрашивают: «Откуда название сайта- ledtema?»

Сама аббревиатура LED происходит от английских слов «Light-emitting diode», что в переводе означает «светоизлучающий диод».

А tema — она и в Африке — тема, хотя правильно было бы theme. Бог с ним.
Характеристики светодиодных лент.

Важный момент — это тип самого светодиода, применяемого при изготовлении ленты. Основной тип светодиодов- SMD 3028, SMD 5050. В переводе с английского SMD (Surface Mounted Device) означает «прибор монтируемый на поверхность».

В качестве поверхности применяется гибкая печатная плата в виде длинной ленты, а сами светодиоды плотно припаяны к ней.

  • Цифры, следующие за типом ленты, означают размер чипа. То есть 3028 означает, что чип имеет размеры 30х28 микрометров, а 5050 — 50х50 микрометров, или 5х5 милиметров.
    Так как SMD 5050 имеет три, а SMD 3028 один кристалл на чипе, то, кажется, и светить он должен в три раза ярче, однако измерения говорят что в два с половиной. Кроме того при свечении кристалла выделяется тепло, а когда кристаллов три, то тепла выделяется больше, что сказывается на сроке службы светодиода.
  • Цвет, излучаемый светодиодом зависит от разновидности кристалла. В данный момент мы можем говорить только о четырёх типах кристаллов, это красный, жёлтый, зелёный и синий.

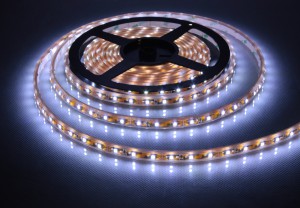

  • Отдельной группой стоят белые светодиоды. Дело в том, что в природе, кристалла, излучающего белый свет, просто не существует. Для получения белого свечения используется синий светодиод с нанесённым на него слоем белого люминофора. Люминофор со временем имеет привычку выгорать и цвет светодиода становится синеватым.
    Существует статистика, что яркость белых светодиодных лент за один год падает на 20-30% (правда, при постоянной работе) и они самые недолговечные из всех.

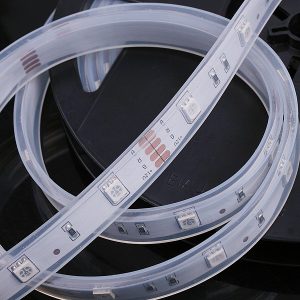

  • Решение проблемы деградации белых светодиодов это- так называемые, RGB-светодиоды, то есть на одном чипе устанвливают три цветных Red(красный), Green(зелёный) и Blue(синий) светодиода. Каждый цвет имеет отдельное питание и может отдельно управляться.
    Даже не технарям известно, что при смешении этих трёх цветов можно получить белый цвет. Срок службы RGB-светодиода более продолжителен относительно чисто белого.
  • Оттенки белого цвета. Все светодиоды различаются по цветовой температуре, измеряемой в кельвинах. Существует три оттенка белого цвета- холодный белый 6500-10000 К, дневной белый 4500-5000 К, тёплый белый 2700-3500К.
  • Но и это ещё не всё! Смешивая три основных цвета в разных пропорциях, можно получить абсолютно любые цвета и это не может не радовать. Подключив контроллер, наслаждаемся всеми цветами радуги и незабываемыми ощущениями от разнообразных светодинамических эффектов.
  • Различаются ленты так же и количеством светодиодов на метр. Больше светодиодов — выше яркость и цена. Существуют ленты по 60, 120 и 240 светодиодов типа SMD 3028 и 30, 60, 120 типа SMD 5050. У самых мощных в своём классе лент, чипы стоят в два параллельных ряда.
  • Отличить внешне одноцветную ленту от RGB просто. У RGB-ленты четыре подписаных на ней контакта (R, G, B и общий плюс), а у одноцветной — два (плюс и минус).
  • Имеется у лент и различие по IP (открытая, влагозащищённая, водонепроницаемая. В зависимости от этого показателя подбирают ленту для определённого класса помещения.
  • Большинство светодиодных лент имеют самоклеющуюся основу типа «скотч», что значительно сокращает время монтажа. Очень удобно такое покрытие для подсветки мебели.
  • Напряжение, подаваемое на ленту 12, 24, 220 вольт, ток — постоянный. В быту чаще всего применяют 12-ти вольтовые ленты из-за более низкой цены на изделие. О блоках питания и контроллерах статьи уже выходили, осталось их только прочитать.

На этом всё. Если что не понятно, задавайте вопросы, оставляйте комментарии не забывайте нажимать кнопочки внизу статьи, за что Вам заранее СПАСИБО!

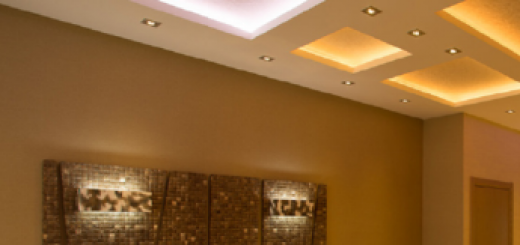

И напоследок посмотрите интересное видео о реализации дизайнерского интерьера с применением светодиодных лент:

Google

Читайте также:

комментариев 19

  1. Саша:

    Спасибо большое!

  2. Саша:

    Спасибо огромное,в принципе так и думал ,но нужно было авторитетное мнение! Ещё вопрос: контроллер нужно разместить за гипсовым листом,пульт будет управлять освещением,или нужны конкретные параметры контроллера?

    • Контроллеры бывают разные. Следует прикинуть по мощности. Если контроллер будете прятать, то следует выбрать радиоуправляемую модель контроллера или вынести ИК датчик на видимое место.

  3. Саша:

    Можно контроллер для RGB лент использовать с одноцветной лентой?

    • Конечно можно! Только следует учесть, что у RGB-контроллера минимум три канала (цвета) и одноцветную ленту нужно подключать только к одному каналу (цвету) и производить регулировку только для определенного канала. Можно подключить три разных куска одноцветной ленты к трем каналам RGB-контроллера и выстраивать сценарии освещения.
